تقویت کننده قدرت انتقال داده دو طرفه TDD 840MHz با ولتاژ 12V رابط SMA

HN-TDDPA20W_840انتقال داده های دو طرفه

Pماژول تقویت کننده

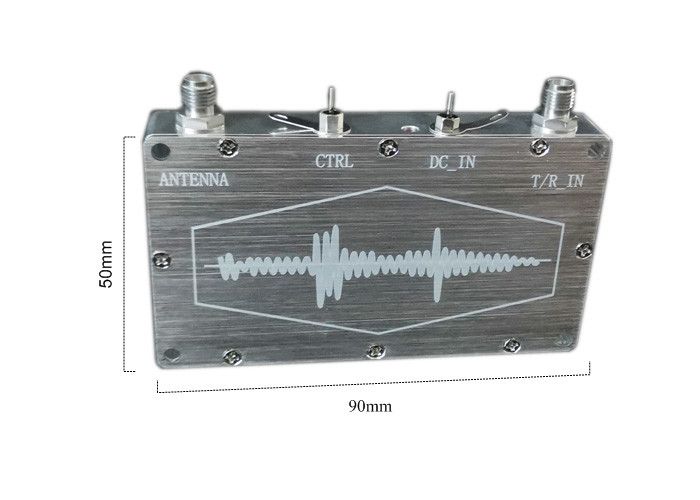

TDD ماژول تقویت کننده قدرت انتقال داده دو طرفه با فرکانس یکسانDتعویض50×90×14mm

• قدرت خروجی:≥20W
• محدوده فرکانس:835️855مگاهرتز

☆انتقال Gنه:≥15dB±1dB

☆حداکثر قدرت ورودی:25دی بی ام

☆مسطحیت در باند:≤ ±0.50dB

☆Rسود سود:≤12dB±2dB

☆خروجی ورودیرابط:SMA

☆نسبت موج ایستاده ورودی:≤2 ((Lعروسک50Ω)

☆بیروننسبت موج ایستاده:≤1.5 ((Lعروسک50Ω)

☆تاخیر نسبی گروه: ≤20ns

☆زمان تغییر سوئیچ RF:Sزمان تارت≤5us /بزمان واکنش≤1us

☆تقویت کننده قدرت انتقال و دریافت انزوا:≥50دی بی

☆سطح کنترل: اتوماتیک، که به طور خودکار قدرت ورودی را تشخیص می دهد تا انتقال و دریافت اتوماتیک را درک کند، زمانی که قدرت ورودیتا10دی بی ام، انتقال شروع شده،وقتی که قدرت ورودی پایین تر از0dBm تبدیل به دریافت(یا خارجی)CTRL"ترمینال برای رسیدن به انتقال سطح بالا و دریافت سطح پایین TTL استفاده می شود)

CTRL1: حالت فرستادن تقویت کننده، دریافت کردن

CTRL0:وضعيت دریافت شده، ارسال شده

• شرح بندر:

1."T/R_IN" پورت به پورت فرکانس رادیویی ایستگاه رادیویی دیجیتال متصل می شود و "ANTENNAپورت به آنتن وصل شده

2."CTRL" فعال کردن انتقال ایستگاه رادیویی دیجیتال متصل به حالت غیر اتوماتیک (وضع اتوماتیک و حالت فعال، نیاز به تنظیم در کارخانه،3.3سطح V TTL)

3."DC-INمنبع برق 12 استtپد جوشکاری که توسط این کانتازاتور فشار داده می شود الکترود منفی است.

4️چراغ قرمز️نشانگر قرمزنورروشن است که حالت فرستنده را نشان می دهد و چراغ قرمز روشن است که حالت دریافت کننده را نشان می دهد

• دمای کار:-20°C+75°C
• Vسن بالا:12 ولت
• جریان کاری:12V/5.5A@20 وات"
